01

BIM

Modelowanie BIM i dokumentacja wykonawcza

Zamieniamy rozwiązania inżynierów w kompletną dokumentację warsztatową: model 3D obiektu, rysunki wykonawcze, elewacje, detale i zestawienia materiału — płyt, obróbek, listew i akcesoriów.

Dla projektantów, generalnych wykonawców i firm montażowych

/ 01

Zakres

01

Model 3D obiektu

Bryła i konstrukcja w modelu, z którego wychodzą wszystkie rysunki.

02

Rysunki warsztatowe

Rysunki wykonawcze gotowe do wydania na produkcję i na budowę.

03

Elewacje i przekroje

Komplet widoków generowany z modelu — bez rozjazdów między arkuszami.

04

Detale

Rozwiązania styków, naroży i przejść w skali czytelnej dla brygady.

05

Specyfikacja płyt

Zestawienie płyt z wymiarami, grubościami i oznaczeniem pozycji.

06

Zestawienia obróbek

Listwy, nadślizgi, opierzenia i akcesoria — z długościami i sztukami.

/ Dokumentacja

Od modelu do dokumentacji i wizualizacji

Model, rysunki, zestawienia i wizualizacje powstają na podstawie jednego źródła danych. Dzięki temu dokumentacja pozostaje spójna na każdym etapie projektu.

Rysunki elewacji obiektu — widoki front, tył i boki
01

Rysunki wykonawcze

Elewacje z układem, wymiarowaniem i oznaczeniem płyt warstwowych oraz obróbek.

Model 3D konstrukcji nośnej obiektu w widoku przezroczystym
02

Skoordynowany model 3D

Model konstrukcji i obudowy przygotowany na podstawie zatwierdzonej dokumentacji inżynierskiej.

Widok modelu 3D obiektu z podziałem na panele
03

Model obudowy

Podział ścian i dachu na panele, kontrola geometrii oraz przygotowanie danych do produkcji i montażu.

Wizualizacja gotowego obiektu w kolorystyce docelowej
04

Wizualizacja projektu

Prezentacja obiektu w docelowych materiałach i kolorystyce — do uzgodnień przed realizacją.

/ Przykład

Lepiej poprawić model niż budowę

Model 3D pozwala sprawdzić połączenia, geometrię i układ elementów jeszcze przed rozpoczęciem montażu. Kolizje rozwiązujemy w dokumentacji — nie na budowie.

Kolizja wykryta przed montażem

Podczas modelowania wykryliśmy kolizję konstrukcji stalowej ze ścianą i otworem drzwiowym. Problem został zgłoszony i skoordynowany z odpowiedzialnym projektantem, dzięki czemu położenie belki skorygowano jeszcze przed rozpoczęciem produkcji i montażu.

  1. Wykrycie
  2. Koordynacja
  3. Korekta

Bez przeróbek na budowie. Bez opóźnień. Bez improwizacji podczas montażu.

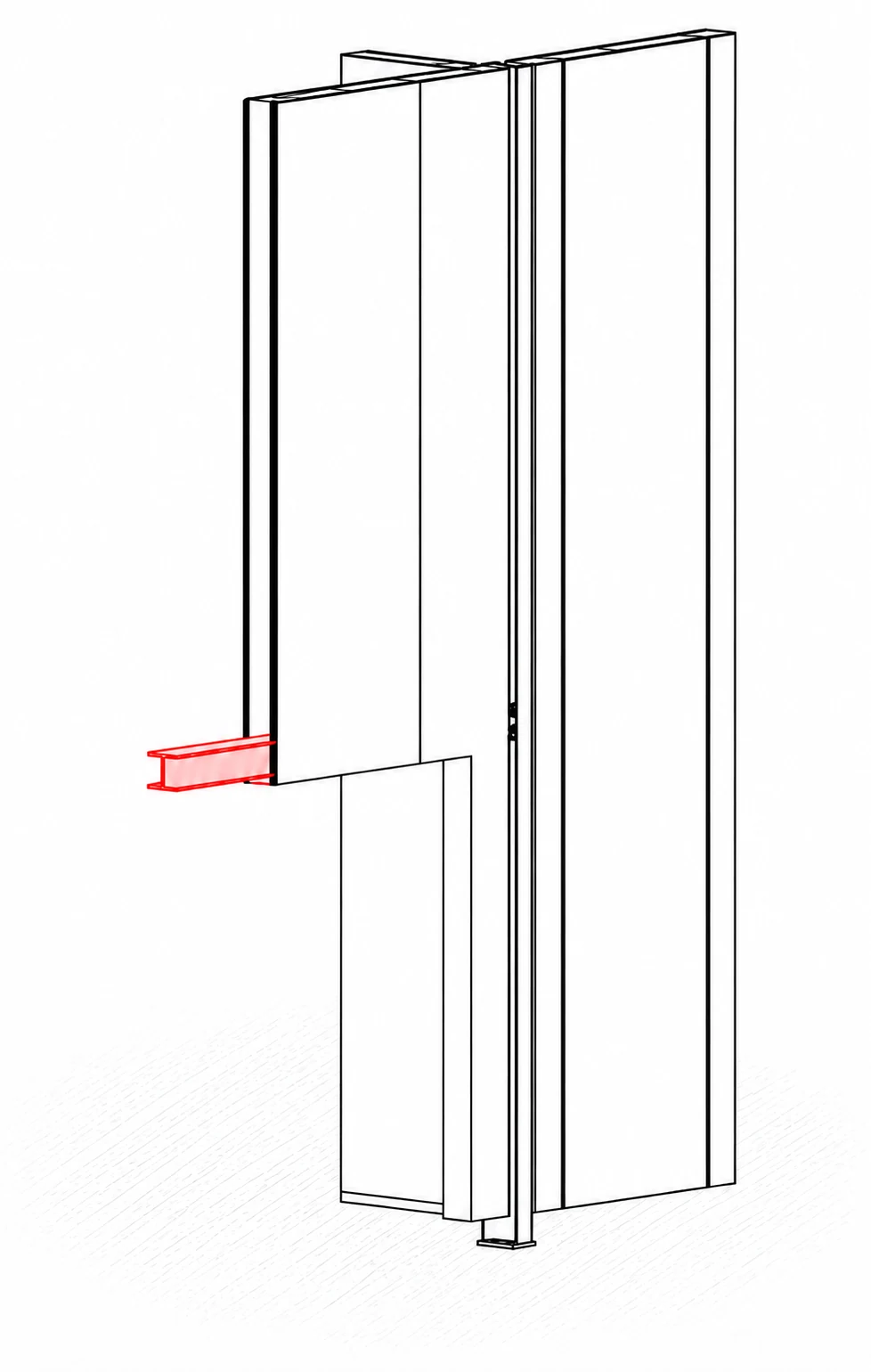

Detal 3D — kolizja belki stalowej ze ścianą i nadprożem otworu drzwiowego
01Wykryta kolizja
Detal 3D po koordynacji — belka stalowa przesunięta poza obrys ściany i nadproża
02Rozwiązanie po koordynacji
/ 02

Czego nie robimy

Lepiej powiedzieć to od razu niż na trzecim spotkaniu.

  • Nie jesteśmy biurem inżynierskim i nie wykonujemy obliczeń statycznych.
  • Nie przejmujemy odpowiedzialności projektowej za przyjęte rozwiązania konstrukcyjne.
  • Pracujemy na materiale i założeniach dostarczonych przez inżynierów i projektantów.
  • Nie projektujemy i nie rysujemy konstrukcji stalowej — zajmujemy się obudową z płyt.
/ 03

Proces

  1. 01

    Materiał wejściowy

    Otrzymujemy projekt, założenia i rozwiązania od inżyniera.

  2. 02

    Model

    Budujemy model 3D w uzgodnionym poziomie szczegółowości.

  3. 03

    Rysunki

    Generujemy rysunki warsztatowe, elewacje i detale.

  4. 04

    Zestawienia

    Wydajemy specyfikacje płyt, obróbek i akcesoriów.

Omów zakres dokumentacji
